ETA-PN1600

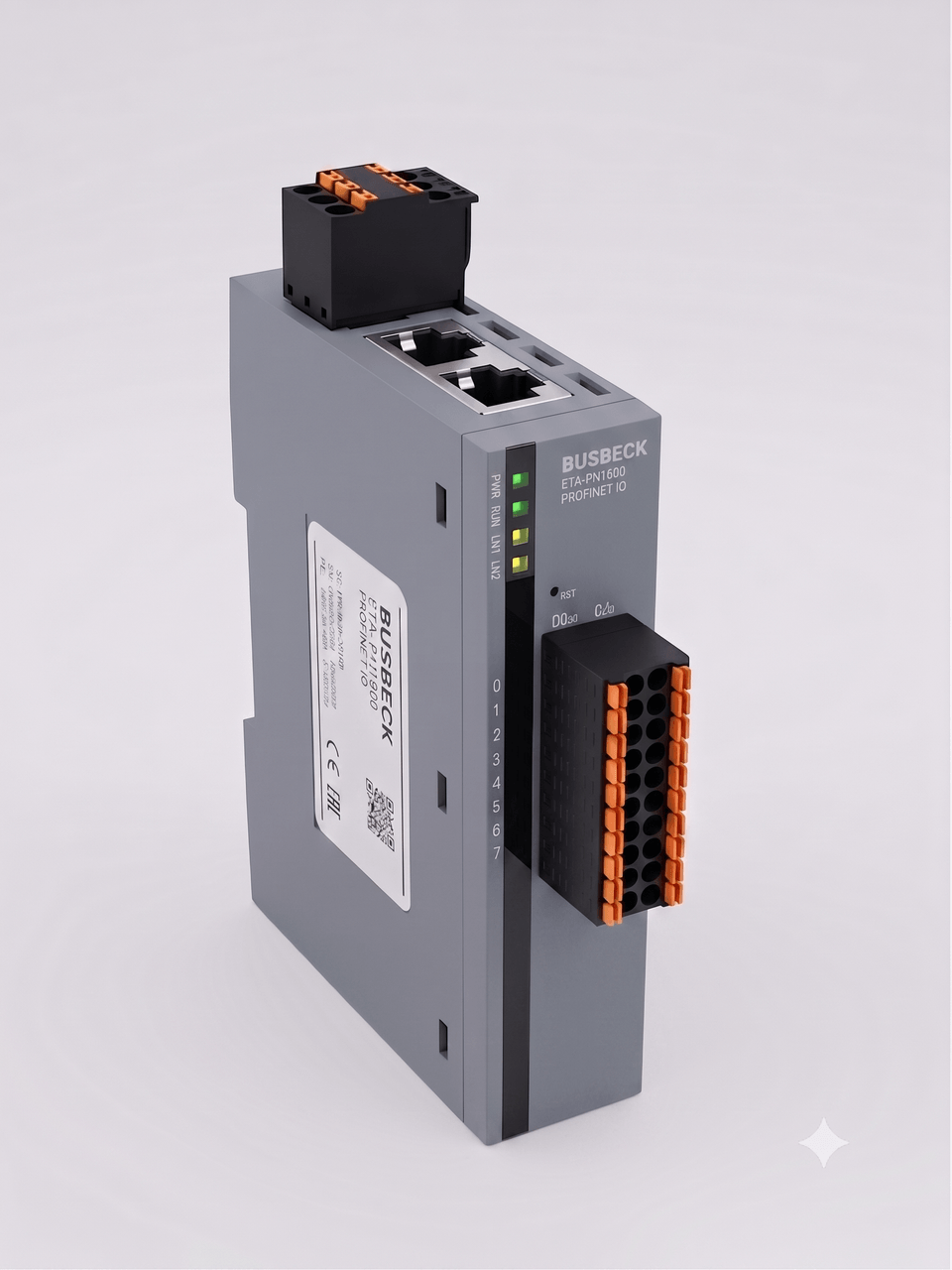

ETA-PN1600 — 16-Kanal Digitaleingang

ETA-PN1600 ist ein 16-Kanal-Digitaleingangsmodul aus der Busbeck kompakt PROFINET Remote-I/O-Reihe. Es überträgt Sensor- und Schaltersignale deterministisch zur SPS in industriellen Automatisierungslinien.

Das Modul bietet ein platzsparendes schmales Gehäuse, flexible Linieninstallation über zwei Ethernet-Ports und PROFINET-RT-Kommunikation mit Zykluszeiten bis 1 ms.

  • 16-Kanal-Digitaleingangsmodul
  • Kompakt PROFINET Remote-I/O-Gerät
  • Dual-Ethernet-Ports
  • PROFINET-RT-Kommunikation bis 1 ms Zykluszeit
  • Eingänge als NPN oder PNP verwendbar
GSDML herunterladen
Digitaleingang-Parameter
Typ ETA-PN1600
Kanalanzahl 16
Signaltyp NPN & PNP
"ON"-Signalspannung (PNP) 15V – 30V
"OFF"-Signalspannung (PNP) -3V – 3V
"ON"-Signalspannung (NPN) -3V – 3V
"OFF"-Signalspannung (NPN) 15V – 30V
Anschlusstyp 1-wire system
Verpolungsschutz Yes
Isolierung Optical isolation from field side
Typischer Eingangsstrom 3 mA
Max. Aderquerschnitt 0.75 mm²
Max. Aderquerschnitt (AWG) AWG19
Min. Aderquerschnitt 0.34 mm²
Min. Aderquerschnitt (AWG) AWG22
Abisolierlänge 9–10 mm
Kommunikationsparameter
Kommunikationsprotokoll PROFINET
Übertragungsrate 10/100 Mbps full duplex
Kommunikationsdistanz ≤ 100 m (station distance)
Stationstyp Remote I/O station
Belegte I/O-Stationen 1 station
Adresseinstellung PROFINET specification
Isolierung Electrical isolation from field side
Übertragungsmedium Ethernet CAT5 cables
Merkmale RT Class 1, DCP, CC-B
Stromversorgungsparameter
Anschlussart PUSH-IN terminal
Betriebsspannung 24V DC +20% / -15%
Systemversorgungsstrom < 150 mA
Max. Aderquerschnitt 1.0 mm²
Max. Aderquerschnitt (AWG) AWG18
Min. Aderquerschnitt 0.34 mm²
Min. Aderquerschnitt (AWG) AWG22
Abisolierlänge 9–10 mm
Grundparameter
Schutzart IP20
Abmessungen (H × B × T) 122 mm × 25 mm × 94 mm
Umgebungs-/Lagertemperatur 0...+50 ºC / -25...+70 ºC
Relative Luftfeuchte 5 ~ 95% RH (non-condensing)
Zertifizierung CE
Höhe Below 2000 m (80 kPa)
Verschmutzungsgrad Level 2
Störfestigkeit Power cable 2 kV (IEC 61000-4-4)
Überspannungskategorie II
EMV-Störfestigkeitsstufe Zone B, IEC 61131-2
Vibrationsfestigkeit IEC 60068-2-6 5 Hz ~ 8.4 Hz, amplitude 3.5 mm; 8.4 Hz ~ 150 Hz, acceleration 9.8 m/s² 100 minutes in each direction (10 × 10 min)
Stoßfestigkeit IEC 60068-2-27, 9.8 m/s², 11 ms, X/Y/Z, 3 times each in 3 axes and 6 directions
LED-Status
PWR On: Module power supply is normal Off: Module power supply is abnormal
RUN Steady: Communication running Blinking: Communication starting
LN1 Port 1 Active
LN2 Port 2 Active
Kanal-LED On: Corresponding channel signal is valid Off: Corresponding channel signal is invalid
